ISCAR: відрізка та обробка канавок в чотири рази ефективніші!

Нова система MULTI-F-GRIP в поєднанні з лінійкою пластин TANG-GRIP від ISCAR
До операцій відрізки та обробки канавок машинобудівники все частіше висувають підвищені вимоги в зв'язку з важкими умовами роботи інструменту при обробці складних виробів з важкооброблюваних матеріалів. Невисока ефективність і низька надійність традиційно застосовуваних інструментальних рішень і технологій обробки, як правило, пов'язані з великим вильотом, малою жорсткістю і, як наслідок, низькою вібростійкою інструменту. Ускладнені умови формування стружки, інтенсивне тертя в зонах робочої та допоміжної поверхні інструменту, обмежені можливості відведення тепла із зони різання іта невисока ефективність МОР, в поєднанні з вібраціями, призводять до перегріву різальних крайок інструменту, до їх передчасного зносу та викришування.

Компанія ISCAR зарекомендувала себе як світовий лідер в розробці ріжучих інструментів для обробки канавок і ефективної відрізки. Прагнення вирішити описані вище складнощі шляхом створення більш комфортних умов роботи відрізного різця, з метою підвищення його вібростійкості та ресурсу роботи, привело до розробки абсолютно нової концепції відрізних пластин з використанням нестандартних підходів до системи кріплення. Найцікавішим і ефективним рішенням стала поява серії відрізного інструменту з використанням Г-образних пластин з однією ріжучою крайкою TANG-GRIP (рис. 1).

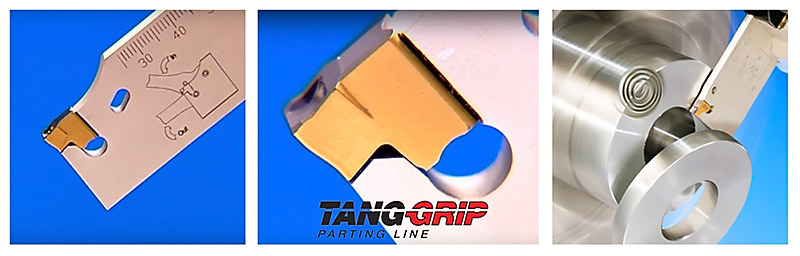

Рис. 1. Лінійка тангенціальних пластин TANG-GRIP

Відмінною рисою даної пластини став її спосіб базування в гнізді інструменту по двох взаємно перпендикулярних поверхнях. Дане рішення дозволило запобігти зсуву та витягуванню пластини з гнізда під час роботи або зворотного ходу різця, характерних для інших типів кріплення. Така конструкція забезпечує високу точність позиціонування, сприяє роботі різця з великими подачами, гарантуючи точність форми обробленої поверхні та необхідну шорсткість.

Тангенціальна система самофіксації забезпечує високу точність під час повторного встановлення пластини, а також підвищення строків служби посадкового місця в три рази і більше, в порівнянні з аналогами. Додатковою перевагою даної серії пластин, в поєднанні з унікальними лезами компанії ISCAR, є безперешкодний схід стружки, який відбувається за будь-яких умов процесу різання. Всі ці переваги особливо ефективні при надважких умовах обробки канавок і відрізних операцій.

Пластини TAG, в залежності від завдання і умов обробки, доступні зі стружколомами різних типів: з нейтральними і кутовими передніми крайками. Інструмент оснащений зручним пристроєм для фіксації та зміни пластини. Лінійка TANG-GRIP включає в себе квадратні хвостовики державок, леза та пластини з шириною 1,4-12,7 мм в найбільш передових покриттях SUMO TEC: IC830 і IC808. Леза представлені в типових розмірах, відповідних стандартним блокам ISCAR.

Прагнення залишатися далеко попереду в області відрізки та обробки канавок підштовхнуло інженерів компанії до розширення лінійки та запуску нової серії пластин TANG-GRIP TAG .. HF (рис. 2).

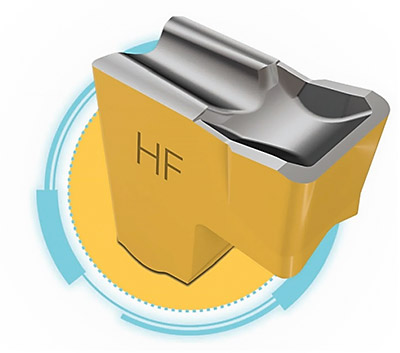

Рис. 2. Новий високопродуктивний стружколом лінійки TANG-GRIP

Пластини TAG-HF можуть працювати з екстремально великими подачами (до 0.4 мм/об) та здатні, таким чином, забезпечувати значний приріст продуктивності, в порівнянні з будь-якими існуючими на ринку пластинами. На даний момент стандартна ширина нових пластин представлена розмірним рядом - 3, 4 і 5 мм.

Переваги серії TANG-GRIP TAG .. HF:

• посилена ріжуча крайка та збільшений радіус
• збільшення продуктивності до 300%
• встановлюються на стандартні державки
• рекомендуються для лез 35 і 45 мм, стандартних державок і посилених різців.

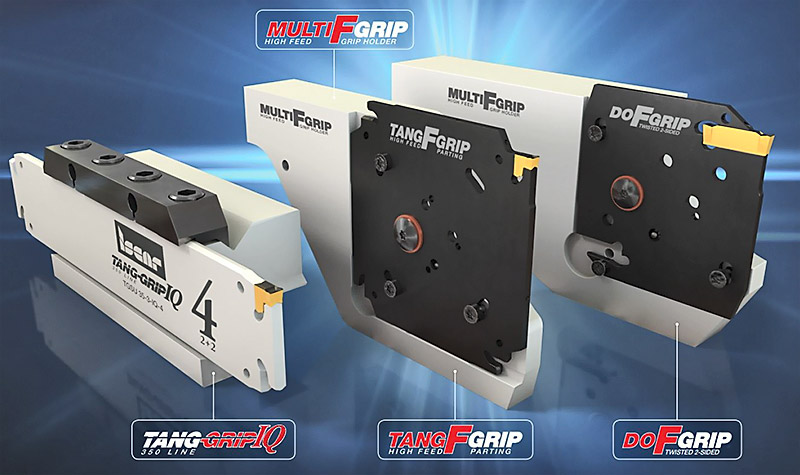

При наявності високопродуктивних пластин, здатних витримувати надвисокі навантаження, також була розроблена та розширена лінійка відрізного інструменту шляхом додавання посилених блоків і адаптерів квадратного типу з чотирма установчими місцями (рис. 3, 4). Нова серія отримала назву MULTI-F-GRIP.

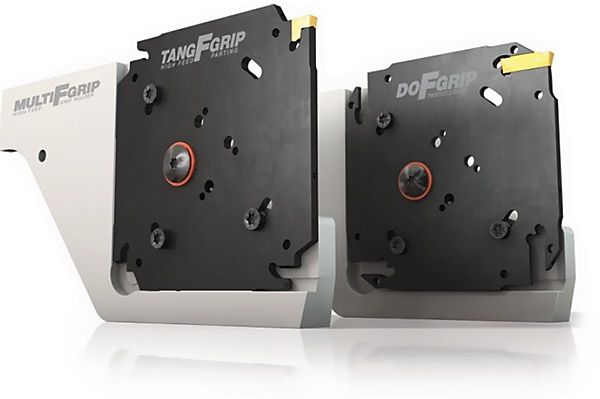

Рис. 3. Нова серія інструменту MULTI-F-GRIP

Рис. 4. Розподіл сил при різанні

Існує два типи адаптерів:

• TANG-F-GRIP - спеціально розроблений для відрізки на надвеликих подачах з використанням унікальної технології дроблення стружки з пластинами TAG;
• DO-F-GRIP в поєднанні з пластинами DGN з вигнутою геометрією - найбільший спектр розмірів по ширині відрізки, який охоплює всі діапазони застосування на сучасному ринку.

Дана лінійка має три діапазони для операцій обробки канавок і відрізки прутків: до Ø52 мм, Ø82 мм та Ø120 мм.

Особливості та переваги системи MULTI-F-GRIP:

1. Модульний інструмент випускається в розмірах, аналогічних монолітному - завдяки новій компактній системі кріплення.
2. Унікальна запатентована економічна система для квадратних адаптерів з чотирма посадочними місцями.
3. Відмінна стабільність і вібростійкість навіть при обробці великих діаметрів.
4. Покращена стійкість пластин за рахунок комфортних умов різання і збереження теплового балансу процесу.
5. Неперевершена якість поверхні і прямолінійність обробленої заготовки завдяки надійній конструкції леза.
6. Економія матеріалів за рахунок зменшення ширини зони різання та чудовій стабільності. Наприклад, пруток Ø 120 мм може бути відрізаний пластиною шириною 3 мм.
7. Економія часу: після зміни пластини роботу можна продовжувати без повторного налаштування.
8. Висока продуктивність, особливо при використанні пластин TAG N ... HF з подачею до 0,4 мм/об.
9. Зручність у використанні та простота в експлуатації.
10. Доступні кілька типів адаптерів.
11. Інструменти та адаптери застосовуються з системою охолодження JET-CUT з подачею рідини під тиском до 140 бар.
12. Інструмент адаптований для використання на всіх типах верстатів.

Умови сучасної металообробки диктують суворі вимоги до металорізальних верстатів та інструментів з метою досягнення заданої геометрії і точності деталей - без зниження ефективності та продуктивності. Рішення ISCAR у вигляді лінійки пластин TANG-GRIP (зокрема - з пластиною TAG-HF) в поєднанні з новою посиленою системою MULTI-F-GRIP дозволить максимально скоротити час обробки, зберігаючи при цьому надійність і високу стійкість інструменту.

Фахівці українського представництва компанії ISCAR готові надати технологічну та інформаційну підтримку під час запуску нових виробів, а також - при необхідності поліпшення ефективності вже існуючих механообробних ділянок і комплексних виробництв.
