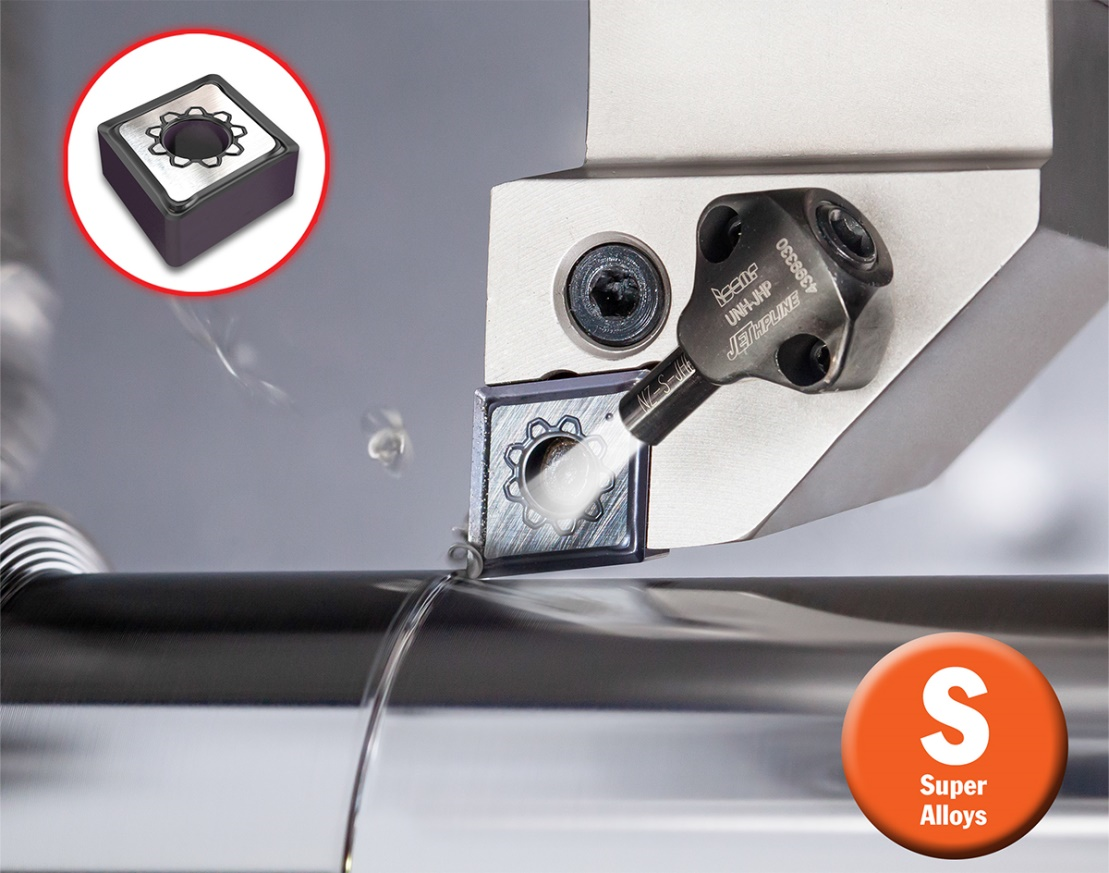

Стружколам F3S для фінішної обробки жароміцних сплавів та екзотичних матеріалів

Компанія ISCAR пропонує широку номенклатуру рішень стандарту ISO, призначених для абсолютної більшості операцій, які виконуються методом лезової обробки.

Токарна серія інструменту ISOTURN від ISCAR - це завжди ефективні рішення для механічної обробки різних металів та їх сплавів. Інтелектуальний інструмент, розроблений відповідно до стандартів ISO, пропонує все більш унікальні геометрії та інноваційні покриття змінних багатогранних пластин. Металорізальний інструмент ISCAR знижує прямі витрати на механічну обробку та дозволяє машинобудівникам більше заробляти за рахунок підвищення режимів обробки.

У поєднанні з інструментальними сплавами серії SUMOTEC, які чудово зарекомендували себе у всьому світі, стружколами лінійки ISOTURN оптимізованої геометрії (рис. 1) дозволяють підвищити продуктивність та збільшити термін служби інструменту, як при точінні звичайних металів, так і при обробці жароміцних сплавів та екзотичних матеріалів.

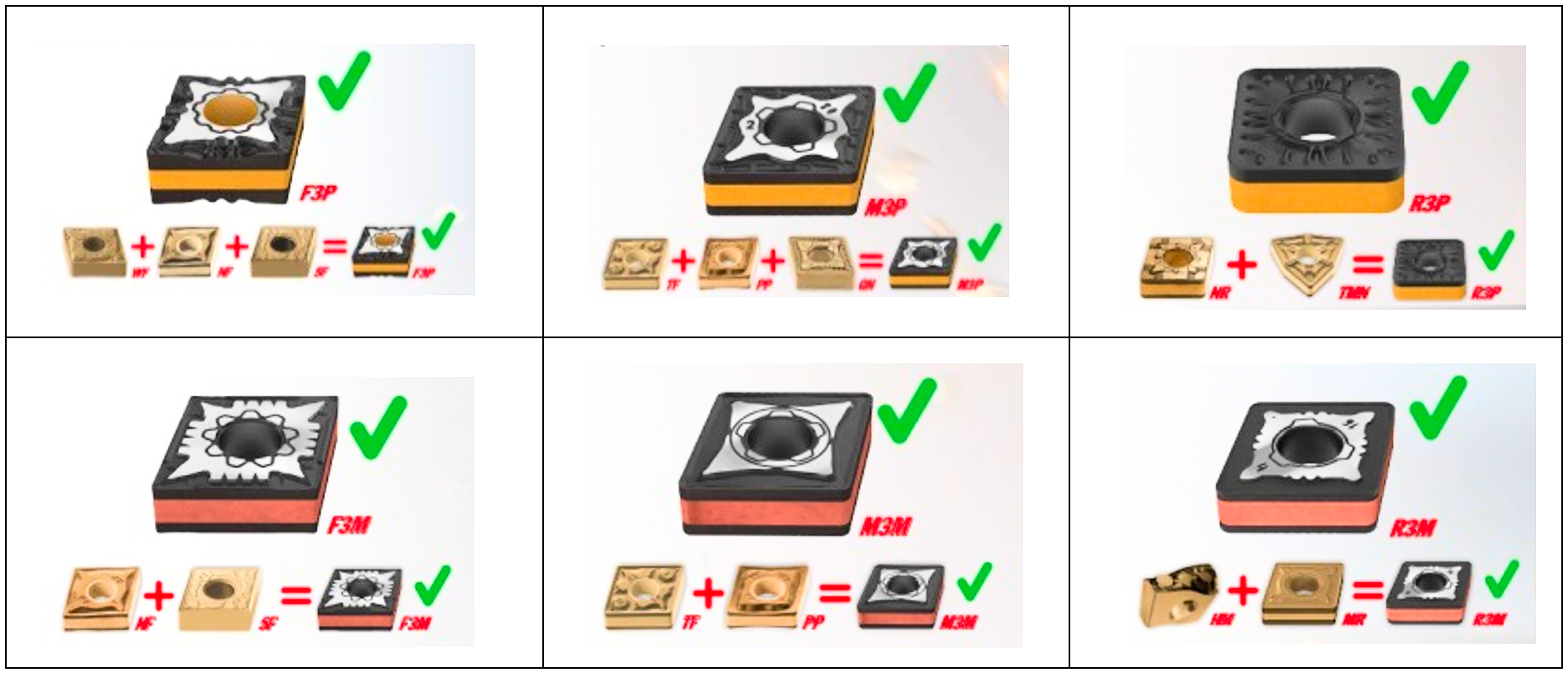

Рис. 1. Приклади геометрій стружколамів ISOTURN

У дизайн лінійки токарних ISO-пластин генерації 2019-2020рр.. були впроваджені спеціальні виїмки на поверхні, які розташовані навколо центрального отвору. Таке рішення допомагає технологу та оператору швидко визначити тип стружколаму: кожній геометрії відповідає певна кількість таких виїмок (рис. 2).

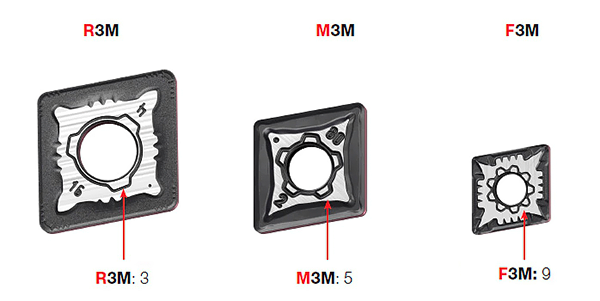

Рис. 2. Тип стружколаму за кількістю виїмок

З метою ще більш ефективної обробки матеріалів, що володіють унікальними властивостями, серія ISOTURN доповнилася універсальним стружколамом F3S (рис. 3). Новинка розроблена, в першу чергу, для чистового точіння жароміцних сплавів на основі нікелю (Інконель, Васпалой та ін.), але не менш добре зарекомендувала себе під час обробки інших екзотичних металів, таких як алюміній, хром, кобальт, мідь, вольфрам, і сплавів на основі титану.

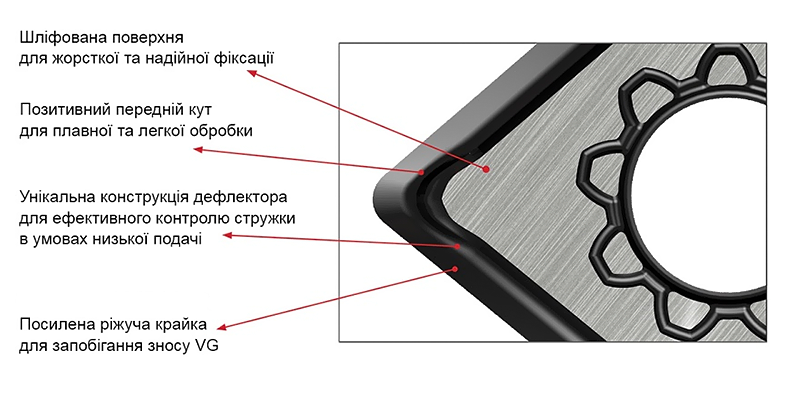

Рис. 3. Характеристики геометрії F3S

Геометрія F3S, головним чином, призначена для виготовлення відповідальних виробів:

• аерокосмічного призначення (елементи турбін і камер згоряння)
• нафтогазової галузі промисловості, які експлуатуються в морській воді
• медичного призначення, наприклад, складових протезів
• енергетичної промисловості, наприклад, деталей газових турбін (диски, оболонки кільця, лопатки, моноколеса, імпелери, вали, чашки, головки і т. п., рис. 4.)

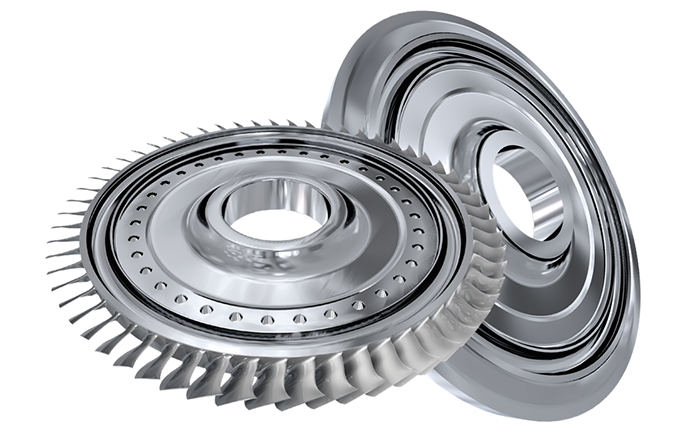

Рис. 4. Приклад виробу, обробленого стружколамом F3S

Спеціально розроблена геометрія ріжучих пластин F3S для фінішної обробки жароміцних сплавів характеризується позитивним переднім кутом, який забезпечує плавне та легке точіння із значним скороченням сил різання та зразковим дробленням стружки. Крім того, такий дизайн ріжучої крайки сприяє підвищенню стійкості інструменту та поліпшенню якості обробленої поверхні. Посилена в області, де найчастіше має місце знос VG (знос відколу), ріжуча крайка дозволяє уникнути таких неприємностей, як поломка інструменту або брак виробів з дорогих сплавів і екзотичних матеріалів.

Стружколам F3S доступний для найбільш популярних типів ріжучих пластин стандартного ряду ISCAR: CNMG, WNMG, SNMG і DNMG в двох основних сплавах - IC806 і IC804 (рис. 5, 6). У майбутньому цей перелік буде доповнено пластинами VNMG і TNMG.

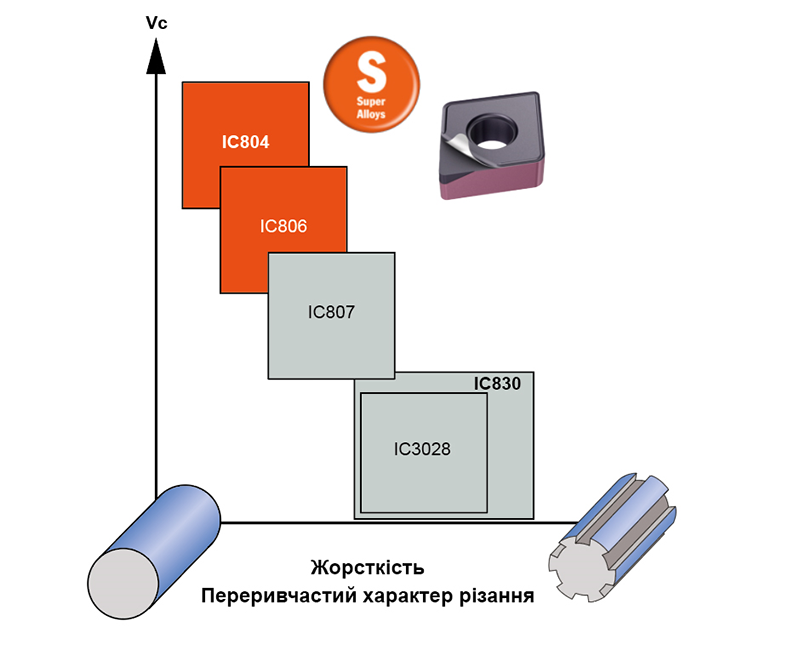

Рис. 5. Вибір сплавів в залежності від швидкості та типу обробки

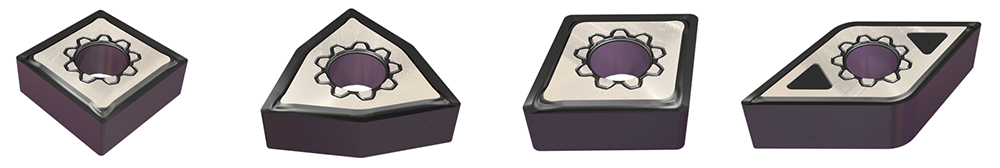

Рис. 6. Номенклатура пластин зі стружколамом F3S

В результаті тестових та промислових випробувань нова геометрія F3S показала ефективне руйнування стружки при глибині різання 0,5-2 мм в діапазоні подач 0,1-0,3 мм/об (рис. 7, 8).

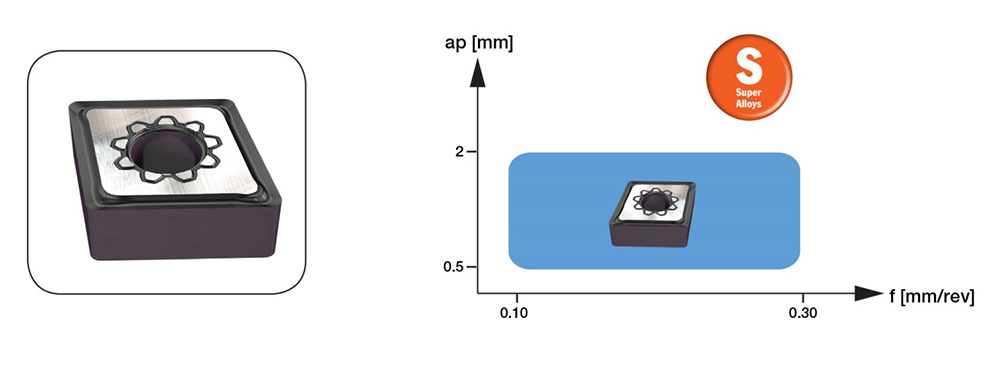

Рис. 7. Рис. 7. Тест пластини CNMG F3S

Рис. 8. Стружка після різання пластиною CNMG F3S

Дане ISO-рішення ISCAR (пластина CNMG) демонструє підвищення стійкості інструменту на 67% в порівнянні з інструментом, який застосовувався раніше (табл. 1).

Матеріал Inconel 718	Конкурент	Інструмент ISCAR
Пластина	SNMG 120408-F5	CNMG 120404-F3S
Сплав	KX20	IC806
Зовнішній діаметр, мм	15	15
Швидкість різання, м/хв	25	25
Частота обертання шпинделя, об/хв	796	796
Подача, мм/об	0.06	0.06
Глибина різання, мм	1	1
Кількість проходів	5	5
Робочий хід, мм	25	25
Деталей на одну кромку, шт.	15	25

Основні переваги нового стружколаму F3S:

• ідеальна геометрія для обробки жароміцних сплавів і екзотичних матеріалів
• посилена ріжуча крайка
• позитивний передній кут для плавного різання і низьких зусиль.

Фахівці українського представництва компанії ISCAR готові надати технологічну та інформаційну підтримку під час запуску у виробництво нових виробів, а також - при потребі в підвищенні ефективності вже існуючих механообробних ділянок та машинобудівних комплексів.
