Універсальна система MULTI-MASTER від ISCAR

Багатофункціональність, економія та зручність для оператора!

Ніколи ефективність технологічних процесів, пов'язаних із різанням металів обертовими інструментами, не мала такого якісного ривка вперед, як з виходом на ринок металообробних інструментів Системи MULTI-MASTER, представленої компанією ISCAR ще у 2000 році.

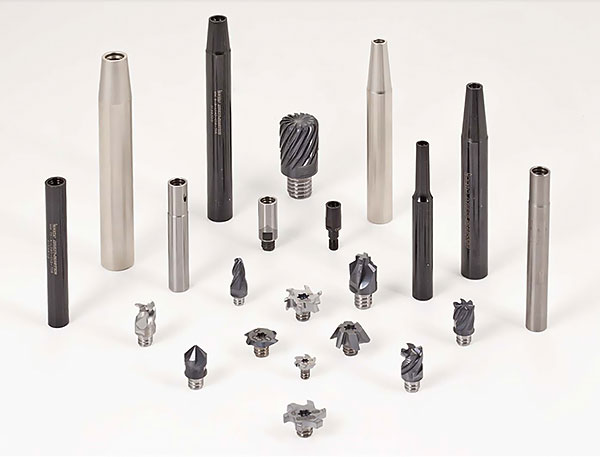

Спочатку серія включала в себе тільки цільні обертові інструменти (змінні головки) з твердого сплаву, які нагвинчувались на однотипні хвостовики. Таке технічне рішення вплинуло не тільки на продуктивність і собівартість обробки, а й сформувало новий вектор у розвитку ріжучих інструментів. На сьогодні дана лінійка містить високоефективні рішення для найрізноманітніших галузей промисловості, а інженери ISCAR продовжують вести роботу в області проектування надійних та економічних ріжучих інструментів.

В системі MULTI-MASTER твердосплавна головка з’єднана з корпусом інструменту (хвостовиком) за допомогою спеціальної різьби. Успіх різьбового з'єднання, при якому різьба виготовляється безпосередньо на твердосплавній головці, змінив раніше існуюче уявлення щодо розумної практичності такого підходу. Спеціальне різьбове з'єднання забезпечує відмінну повторюваність під час заміни ріжучої частини на універсальній державці, що виключає необхідність в налаштуванні інструменту. Суть унікального з'єднання полягає у тому, що сама різьба та спеціальне опорне місце мають посадку по конусу, що забезпечує кінцеву точність під час установки ріжучої головки (рис. 1).

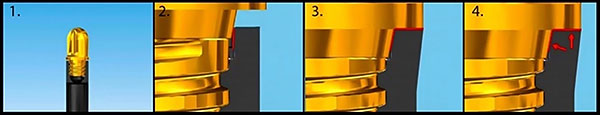

Рис. 1. Різьбове з'єднання MULTI-MASTER забезпечує відмінну повторюваність при зміні ріжучої частини

Згідно з концепцією MULTI-MASTER, на один хвостовик можуть буди встановлені головки, які відповідають за різні типи контурної обробки. А одна і та сама головка підходить для установки на хвостовики різних розмірів та з різних матеріалів, таких як сталь або твердий сплав. Така концепція значно підвищує універсальність і функціональність лінійки, відчутно скорочуючи потребу у дорогих спеціальних інструментах, а також значно зменшуючи асортимент стандартного ріжучого інструменту. Ідея MULTI-MASTER кардинально скорочує споживання карбіду вольфраму, дозволяючи істотно економити підприємствам (у порівнянні з витратами на придбання монолітного інструменту з твердих сплавів).

Оновлена лінійка системи MULTI-MASTER відкриває нові можливості для інструментів з індексованими пластинами, завдяки появі малорозмірних фрезерних змінних пластин (рис. 2).

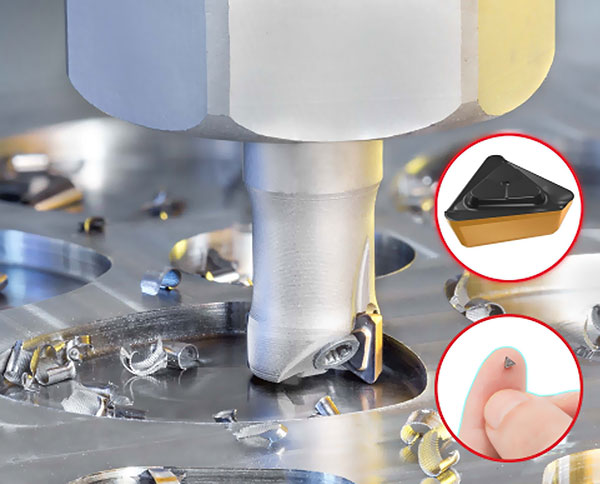

Рис. 2. Інструмент з малорозмірною фрезерною пластиною NANMILL для обробки уступів з кутом 90°

Проектування та виробництво головок кінцевих фрез з різьбовим з'єднанням, на яких встановлені змінні пластини, дозволило створювати ще більш ефективні індексовані модульні інструменти на основі різних хвостовиків та адаптерів MULTI-MASTER. Замовники інструменту ISCAR отримали новий економічний засіб для підвищення продуктивності та зниження собівартості обробки.

При цьому, збірний інструмент, що складається з головки з пластинами та універсального твердосплавного хвостовика, має неперевершену жорсткість, успішно витримуючи вібрації всієї системи без необхідності зменшення режимів різання. Крім того, модульна система інструменту вирішує проблему обробки з великим вильотом без необхідності придбання додаткового подовжувача.

Нова фреза може бути зібрана шляхом вибору хвостовика з необхідною довжиною та фрезерної головки з необхідним діаметром, на якій встановлені змінні пластини.

Слідуючи світовому ринковому попиту, ISCAR розширює асортимент високоякісних індексованих твердосплавних інструментів MULTI-MASTER, представляючи нові рішення для даної серії.

Розширення лінійки MULTI-MASTER
1. Нові фрезерні головки MULTI-MASTER з довгою ріжучою крайкою та збільшеною глибиною різання до 1.5xD (рис. 3).

Рис. 3. Фрезерні головки з глибиною різання до 1.5xD

З урахуванням накопиченого досвіду у виробництві фрезерних головок MULTI-MASTER, компанія ISCAR розширює діапазон застосування головок за рахунок збільшення глибини різання по відношенню до діаметру інструменту з 0,7xD до 1,5xD.

Нові фрезерні головки призначені для чорнового та чистового фрезерування всіх видів металу з діаметром від 8 до 25 мм.

2. Твердосплавні головки малих діаметрів MULTI-MASTER для фрезерування площини (рис. 4).

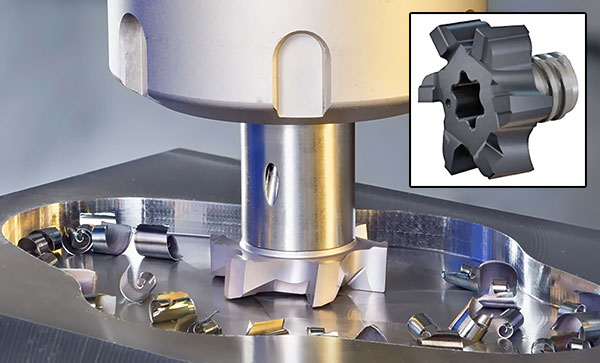

Рис. 4. Головки для фрезерування площин MM FM MULTI-MASTER

Нові твердосплавні головки MM FM MULTI-MASTER призначені для фрезерування площин та уступів, вузьких і обмежених площ на малих фрезерних і токарно-фрезерних верстатах.

Фрезерні головки типу MM FM доступні з діаметрами від 12 до 25 мм, з шістьма зубцями та максимальною глибиною різання від 3.6 до 7.5 мм.

3. Однозубі головки MULTI-MASTER для гравіювання (рис. 5).

Рис. 5. Головки для гравірування

Крім того, ISCAR розширює серію MULTI-MASTER головками для гравірування. Новинка являє собою однозубі головки з кутом при вершині 90/60° та радіусом 0.2 мм і призначена для обробки неглибоких V-подібних канавок, гравірування текстів чи малюнків на металевих виробах.

4. Кінцеві фрезерні головки MULTI-MASTER діаметром 32 мм з різьбовим з'єднанням T21 (рис. 6).

Рис. 6. Фрезерні головки діаметром 32 мм

На прохання спеціалістів з обробки металу з усього світу, затребуваним доповненням серії MULTI-MASTER стало нове різьбове з'єднання T21. З'єднання T21 дозволяє встановлювати в хвостовик змінні кінцеві головки MULTI-MASTER діаметром 32 мм.

На першому етапі були представлені наступні головки та хвостовики з різьбовим з'єднанням T21:

1. Змінні твердосплавні головки діаметром 32 мм

Нові головки з геометрією CHATTERFREE характеризуються різними кутами підйому спіралі та нерівномірним кутовим кроком. Головки призначені для різних областей застосування та забезпечують стабільне різання з великою швидкістю знімання металу при чорновій та чистовій обробці. Головки виготовляються з твердого сплаву IC908 з субмікронною основою та покриттям TiAlN PVD.

Доступно два типи головок:

• головки MM ECK320H38R4-5T21 908 та MM ECK320H38R5-5T21 908 з п’ятьма зубцями з кутами підйому спіралі 36°/40° та кутовим радіусом 4 і 5 мм. Інструмент призначений переважно для обробки титанових сплавів, але також може застосовуватися для фрезерування важкооброблюваних жароміцних матеріалів ISO S;

• головки MM EC320H38C06-4T21 908 з чотирма зубцями з кутами підйому спіралі 36°/40° для обробки матеріалів ISO P (сталь, феритна та мартенситна нержавіюча сталь).

2. Хвостовики

Хвостовики нової серії також виготовляються зі сталі та твердих сплавів. Момент затяжки для різьбового з'єднання T21 становить 110 Н*м.

Головна ідея залишилася такою самою: система MULTI-MASTER використовує різні типи головок, що нагвинчуються на один хвостовик. Це дозволяє зробити заміну інструменту за лічені секунди навіть там, де інструменти важкодоступні, та уникнути втрати часу на наладку. Наприклад, на токарних верстатах швейцарського типу. Економія часу та зручність для оператора впливають на продуктивність, коли кожна хвилина має ключове значення для рівня конгруентності виробництва в цілому.

Фахівці представництва компанії ISCAR в Україні готові надати металообробним підприємствам інформаційну підтримку та допомогу в розробці технологічних процесів при запуску у виробництво нових виробів, а також сприяти підвищенню ефективності вже діючого виробництва.
